プリント基板お試し

f:id:capybalabo:20140721154119j:plain

前回のブレッドボード回路を基板に移そうとしていたのですが、ユニバーサル基板で行き当たりばったりにやっていたら、時間がかかる上にごちゃごちゃになり始めてしまって、いっぱいつくるにはちょっとつらい。

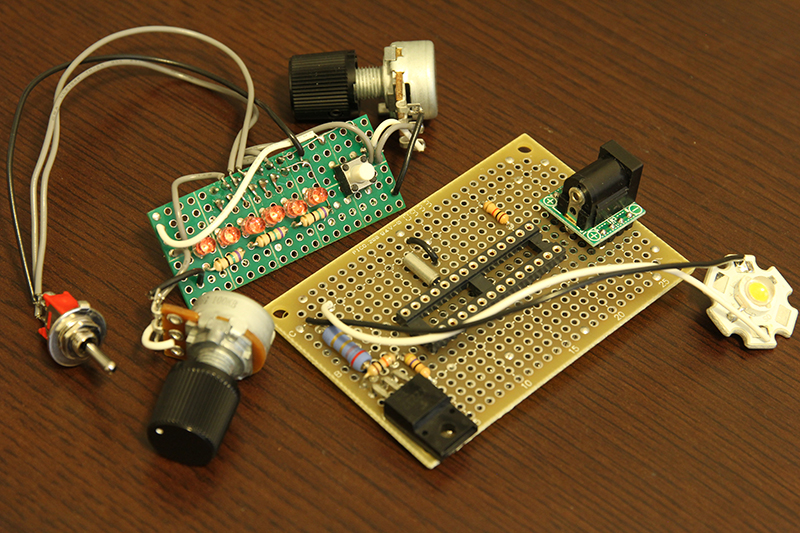

f:id:capybalabo:20140721154033j:plain

ここからさらにごちゃごちゃになりそうだったからあきらめた。



そこで自作プリント基板に手を出しました。

と言っても今回はとりあえずお試しで簡単な回路を試してみただけですが。

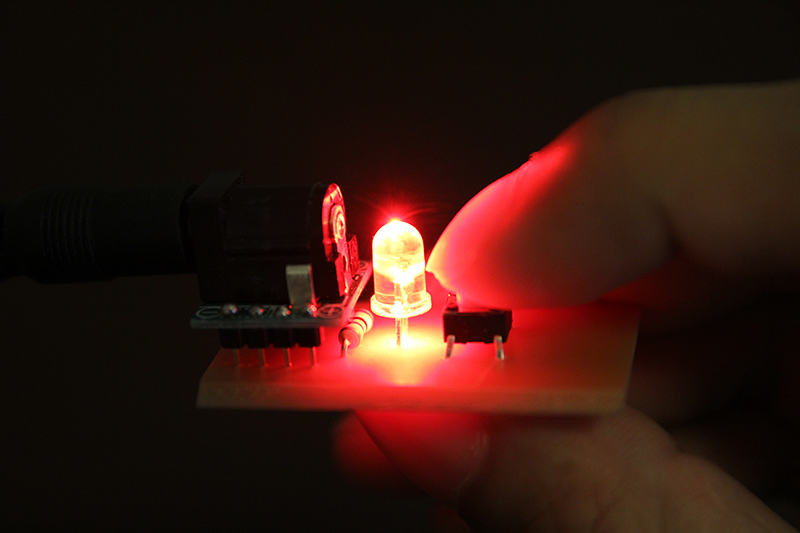

f:id:capybalabo:20140721154031j:plain

ボタンを押すとLEDがつくだけ。

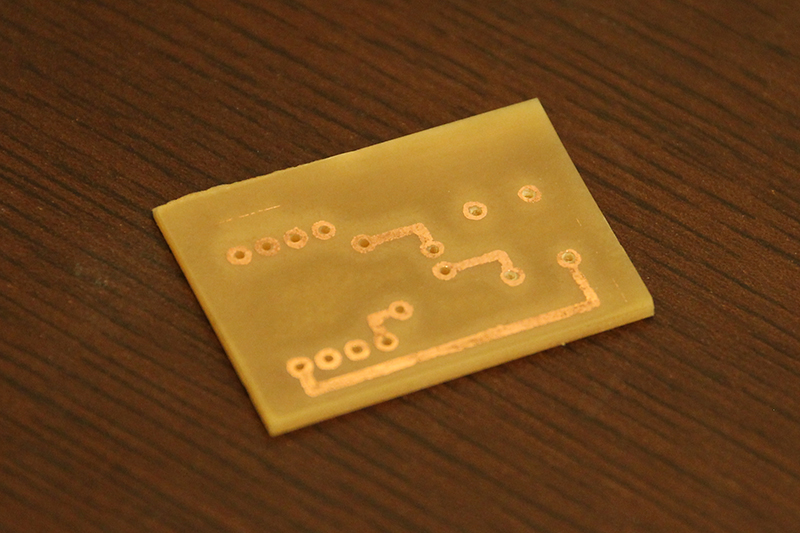

f:id:capybalabo:20140721154028j:plain

回路はこんな感じ。



思ったより簡単だったので、これで本番用

を作ってみようと思います。

詳しくはまた今度。
